Introdução à Ciência de Dados

Criação e Visualização de Gráficos com ggplot2

Prof. Jodavid Ferreira

UFPE

---

GGPLOT 2

---

ggplot2

---

O ggplot2 (https://ggplot2.tidyverse.org/) é um sistema para a criação declarativa de gráficos, baseado na Gramática de Gráficos. Você fornece os dados, informa ao ggplot2 como mapear as variáveis para os atributos estéticos, quais primitivas gráficas usar, e ele cuida dos detalhes¹.

1. Definição obtida no próprio repositório do ggplot2: https://github.com/tidyverse/ggplot2

ggplot2

---

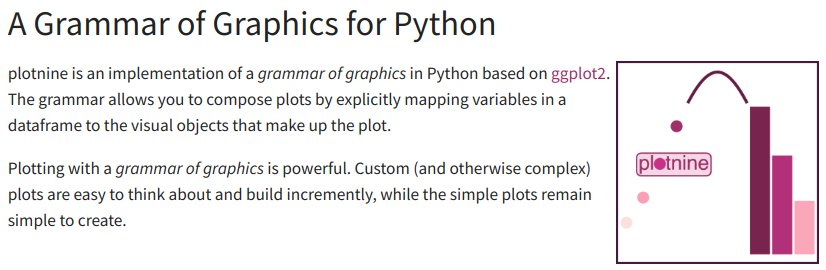

Existe uma versão para o python chamada de plotnine https://plotnine.org/

ggplot2

---

library(ggplot2)

milhas <- dados::milhas

ggplot(milhas, aes(cilindrada, rodovia, colour = classe)) +
  geom_point()

ggplot2

---

O que é gramática de dados?

• Foi criado em 2005 por Wilkinson para descrever as características fundamentais que estão por trás de todos os gráficos estatísticos.

• A gramática de gráficos vem auxiliar na resposta à pergunta:

O que é um gráfico estatístico?

Em resumo, a gramática de gráficos nos diz que um gráfico mapeia os dados para atributos estéticos (cor, forma, tamanho) de objetos geométricos (pontos, linhas, barras). Além disso, o gráfico também pode incluir transformações estatísticas nos dados e informações sobre o sistema de coordenadas.

ggplot2

---

• O ggplot2 (Wickham 2009) baseia-se na gramática de Wilkinson, focando na primazia das camadas e adaptando-a para uso no R.

• Todos os gráficos são compostos pelos dados, a informação que você deseja visualizar, e um mapeamento, a descrição de como as variáveis dos dados são mapeadas para os atributos estéticos.

• Existem cinco componentes de mapeamento:

  • Camadas;
  • Escalas;
  • Coordenadas;
  • Facetas;
  • Temas.

ggplot2

---

Componentes de mapeamento:

Todo gráfico em ggplot2 será iniciado com a função ggplot e, em seguida, adicionaremos dados, e demais informações. Uma dessas opções que podem ser adicionadas na função ggplot é o aes().

• aes(): são mapeamentos estéticos que descrevem como as variáveis dos dados são mapeadas para propriedades visuais (estéticas).

library(ggplot2)

milhas <- dados::milhas

ggplot(milhas, aes(cilindrada, rodovia, colour = classe)) +
  geom_point()

ggplot2

---

Camadas:

• As camadas são coleções de elementos geométricos e transformações estatísticas. Os elementos geométricos, conhecidos como geoms, representam o que você realmente vê no gráfico: pontos, linhas, polígonos, etc. As transformações estatísticas, chamadas de stats, resumem os dados: por exemplo, agrupando e contando observações para criar um histograma ou ajustando um modelo.

library(ggplot2)

milhas <- dados::milhas

ggplot(milhas, aes(cilindrada, rodovia, colour = classe)) +
  geom_point()

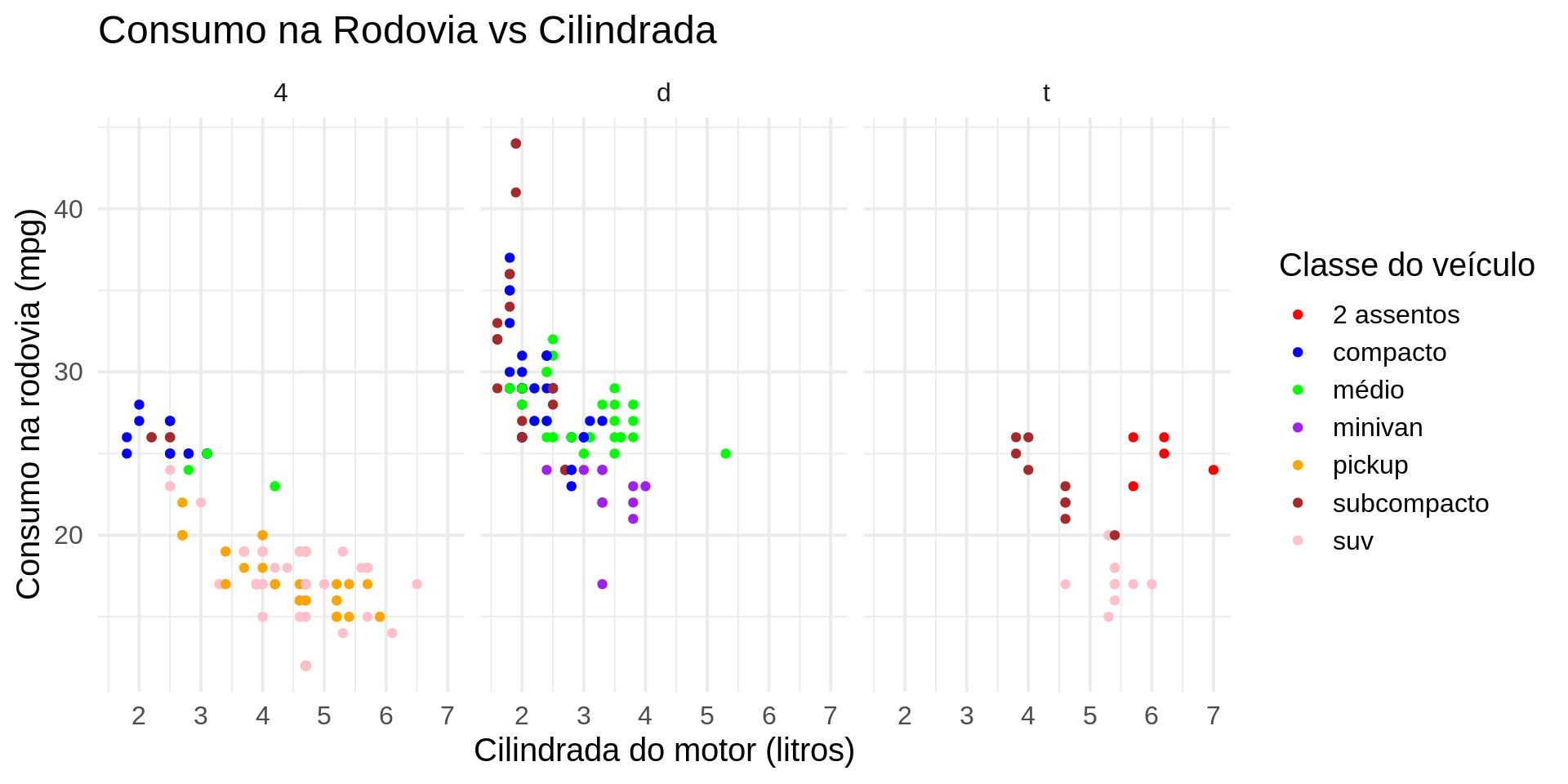

O exemplo anterior não possui todas as camadas, vamos considerar um novo exemplo!

ggplot2

---

library(ggplot2)

# Usando o dataset 'milhas' do pacote 'dados'
milhas <- dados::milhas

# Criando o gráfico com os 5 componentes
ggplot(milhas, aes(cilindrada, rodovia, colour = classe)) +
  # Camada de pontos geométricos
  geom_point() +
  # Escala de cor manual
  scale_colour_manual(values = c("2 assentos" = "red", "compacto" = "blue",
                                 "médio" = "green", "minivan" = "purple",
                                 "pickup" = "orange", "subcompacto" = "brown",
                                 "suv" = "pink")) +
  # Sistema de coordenadas polar para um efeito diferenciado
  coord_cartesian()+
  # Facetando (subdividindo) o gráfico por tipo de tração (drv)
  facet_wrap(~ tracao) +
  # Tema minimalista para controlar os detalhes visuais
  theme_minimal(base_size = 15, base_family = "Arial") +
  # Título do gráfico
  labs(title = "Consumo na Rodovia vs Cilindrada",
       x = "Cilindrada do motor (litros)",
       y = "Consumo na rodovia (mpg)",
       colour = "Classe do veículo")

ggplot2

---

ggplot2

---

Escalas:

• As Escalas mapeiam valores no espaço dos dados para valores no espaço estético. Isso inclui o uso de cor, forma ou tamanho. As escalas também desenham a legenda e os eixos, que possibilitam a leitura dos valores originais dos dados a partir do gráfico (um mapeamento inverso).

library(ggplot2)

milhas <- dados::milhas

ggplot(milhas, aes(cilindrada, rodovia, colour = classe)) +
  geom_point() +
  scale_colour_manual(values = c("2 assentos" = "red", "compacto" = "blue",
                                 "médio" = "green", "minivan" = "purple",
                                 "pickup" = "orange", "subcompacto" = "brown",
                                 "suv" = "pink")) +
  coord_cartesian()+
  facet_wrap(~ tracao) +
  theme_minimal(base_size = 15, base_family = "Arial")

ggplot2

---

Coordenadas:

• As Coordenadas ou sistema de coordenadas, descreve como as coordenadas dos dados são mapeadas no plano gráfico. Ele também fornece eixos e linhas de grade para ajudar a ler o gráfico. Normalmente usamos o sistema de coordenadas Cartesiano, mas vários outros estão disponíveis, incluindo coordenadas polares e projeções de mapas.

library(ggplot2)

milhas <- dados::milhas

ggplot(milhas, aes(cilindrada, rodovia, colour = classe)) +
  geom_point() +
  scale_colour_manual(values = c("2 assentos" = "red", "compacto" = "blue",
                                 "médio" = "green", "minivan" = "purple",
                                 "pickup" = "orange", "subcompacto" = "brown",
                                 "suv" = "pink")) +
  coord_cartesian()+
  facet_wrap(~ tracao) +
  theme_minimal(base_size = 15, base_family = "Arial")

ggplot2

---

Facetas:

• As facetas especificam como dividir e exibir subconjuntos de dados como múltiplos gráficos pequenos. Isso também é conhecido como condicionamento ou latticing/trellising.

library(ggplot2)

milhas <- dados::milhas

ggplot(milhas, aes(cilindrada, rodovia, colour = classe)) +
  geom_point() +
  scale_colour_manual(values = c("2 assentos" = "red", "compacto" = "blue",
                                 "médio" = "green", "minivan" = "purple",
                                 "pickup" = "orange", "subcompacto" = "brown",
                                 "suv" = "pink")) +
  coord_cartesian()+
  facet_wrap(~ tracao) +
  theme_minimal(base_size = 15, base_family = "Arial")

ggplot2

---

Temas:

• Os temas controlam os detalhes mais finos de exibição, como o tamanho da fonte e a cor de fundo. Embora os padrões no ggplot2 tenham sido escolhidos com cuidado, pode ser necessário consultar outras referências para criar um gráfico mais atraente e editar os existentes da melhor forma que preferir.

library(ggplot2)

milhas <- dados::milhas

ggplot(milhas, aes(cilindrada, rodovia, colour = classe)) +
  geom_point() +
  scale_colour_manual(values = c("2 assentos" = "red", "compacto" = "blue",
                                 "médio" = "green", "minivan" = "purple",
                                 "pickup" = "orange", "subcompacto" = "brown",
                                 "suv" = "pink")) +
  coord_cartesian()+
  facet_wrap(~ tracao) +
  theme_minimal(base_size = 15, base_family = "Arial")

ggplot2

---

Vamos praticar!

1. Abrir o RStudio;

2. Abrir um novo arquivo R:

   • File > New File > R Script
   • ou \(\quad\) Ctrl + Shift + N;

1. Vamos instalar o pacote dados para pegar base de dados:

install.packages("dados")

2. Ler a base e visualizar as primeiras linhas:

library(ggplot2)

milhas <- dados::milhas

milhas |>
  head(3)

ggplot2

---

# A tibble: 3 × 11
  fabricante modelo cilindrada   ano cilindros transmissao tracao cidade rodovia
  <chr>      <chr>       <dbl> <int>     <int> <chr>       <chr>   <int>   <int>
1 audi       a4            1.8  1999         4 auto(l5)    d          18      29
2 audi       a4            1.8  1999         4 manual(m5)  d          21      29
3 audi       a4            2    2008         4 manual(m6)  d          20      31
# ℹ 2 more variables: combustivel <chr>, classe <chr>

3. Vamos visualizar o tipo das variáveis

str(milhas)

tibble [234 × 11] (S3: tbl_df/tbl/data.frame)
 $ fabricante : chr [1:234] "audi" "audi" "audi" "audi" ...
 $ modelo     : chr [1:234] "a4" "a4" "a4" "a4" ...
 $ cilindrada : num [1:234] 1.8 1.8 2 2 2.8 2.8 3.1 1.8 1.8 2 ...
 $ ano        : int [1:234] 1999 1999 2008 2008 1999 1999 2008 1999 1999 2008 ...
 $ cilindros  : int [1:234] 4 4 4 4 6 6 6 4 4 4 ...
 $ transmissao: chr [1:234] "auto(l5)" "manual(m5)" "manual(m6)" "auto(av)" ...
 $ tracao     : chr [1:234] "d" "d" "d" "d" ...
 $ cidade     : int [1:234] 18 21 20 21 16 18 18 18 16 20 ...
 $ rodovia    : int [1:234] 29 29 31 30 26 26 27 26 25 28 ...
 $ combustivel: chr [1:234] "p" "p" "p" "p" ...
 $ classe     : chr [1:234] "compacto" "compacto" "compacto" "compacto" ...

Quem desejar entender o que significa cada variável da base pode executar ?dados::milhas no console.

ggplot2

---

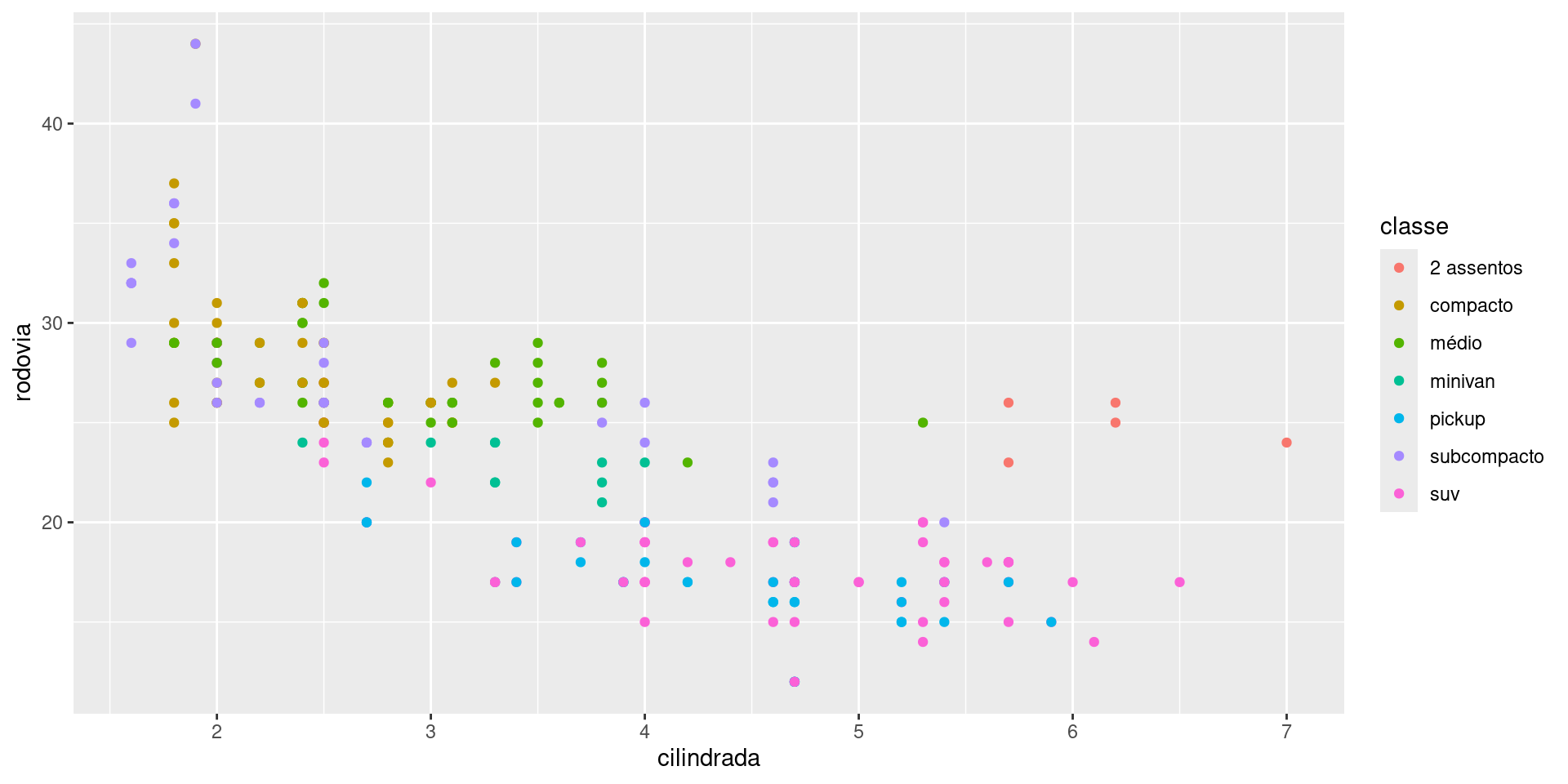

4. Vamos criar um gráfico de dispersão entre as colunas cilindrada e rodovia

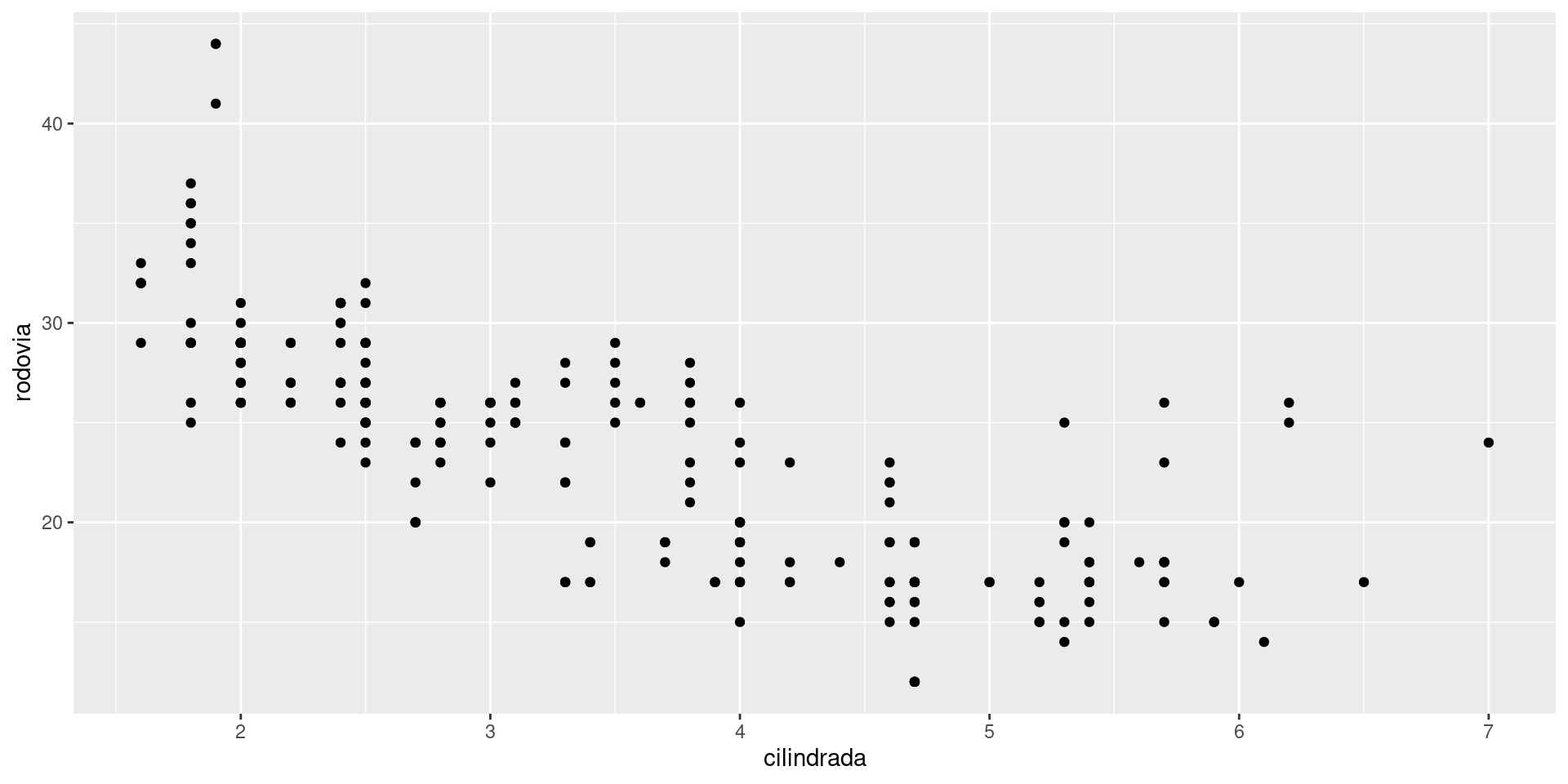

ggplot(milhas, aes(x = cilindrada, y = rodovia)) +
  geom_point()

ggplot2

---

Vamos separar as observações por tipo do carro

ggplot(milhas, aes(x = cilindrada, y = rodovia, colour = classe)) +
  geom_point()

ggplot2

---

Uma segunda forma de fazer, é:

ggplot(milhas, aes(x = cilindrada, y = rodovia)) +
  geom_point(aes(colour = classe))

ggplot2

---

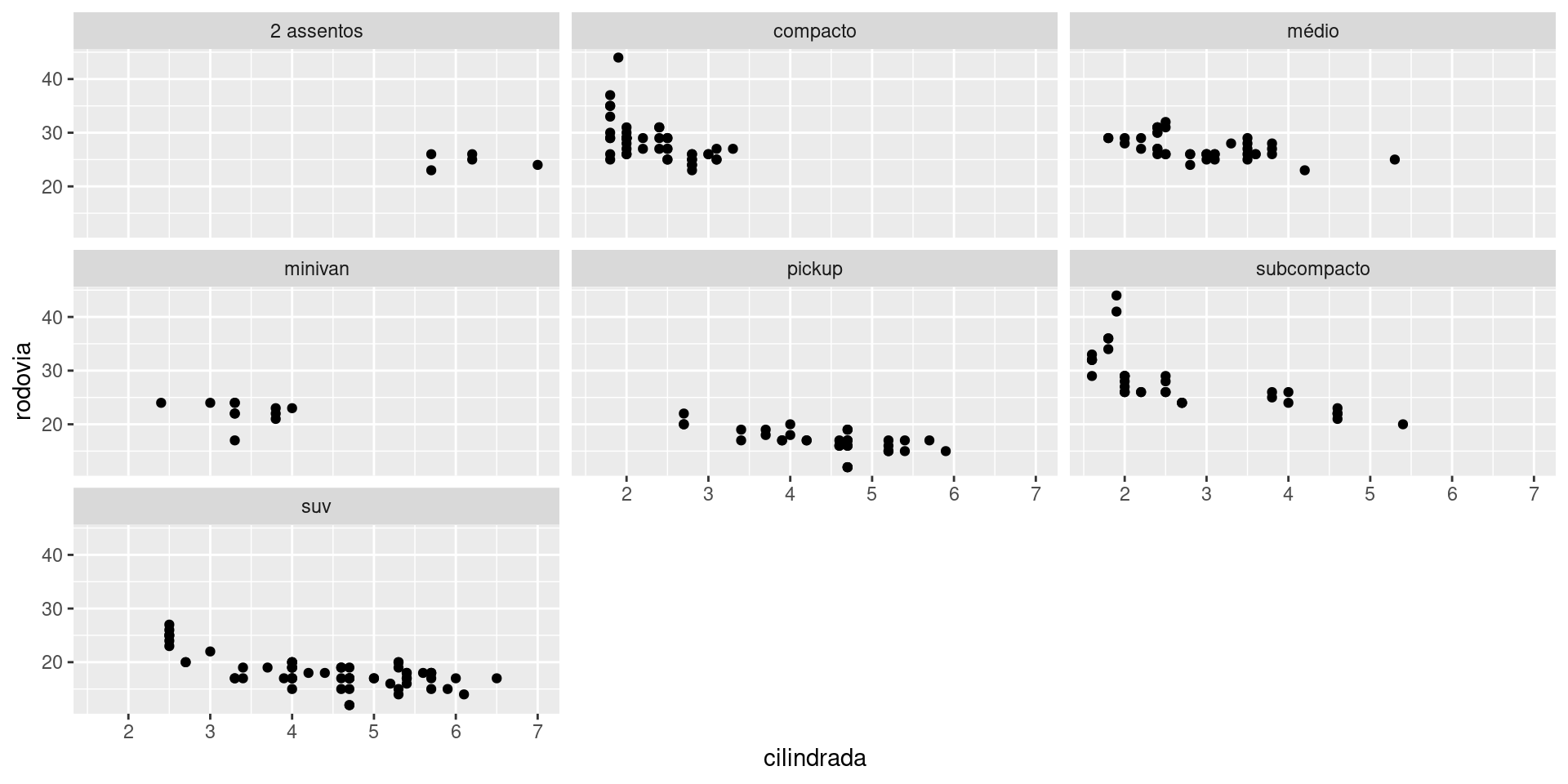

Utilizando facetamento por tipo do carro:

ggplot(milhas, aes(x = cilindrada, y = rodovia)) +
  geom_point() +
  facet_wrap(~classe)

ggplot2

---

Estamos interessados em fazer Box-Plot, logo:

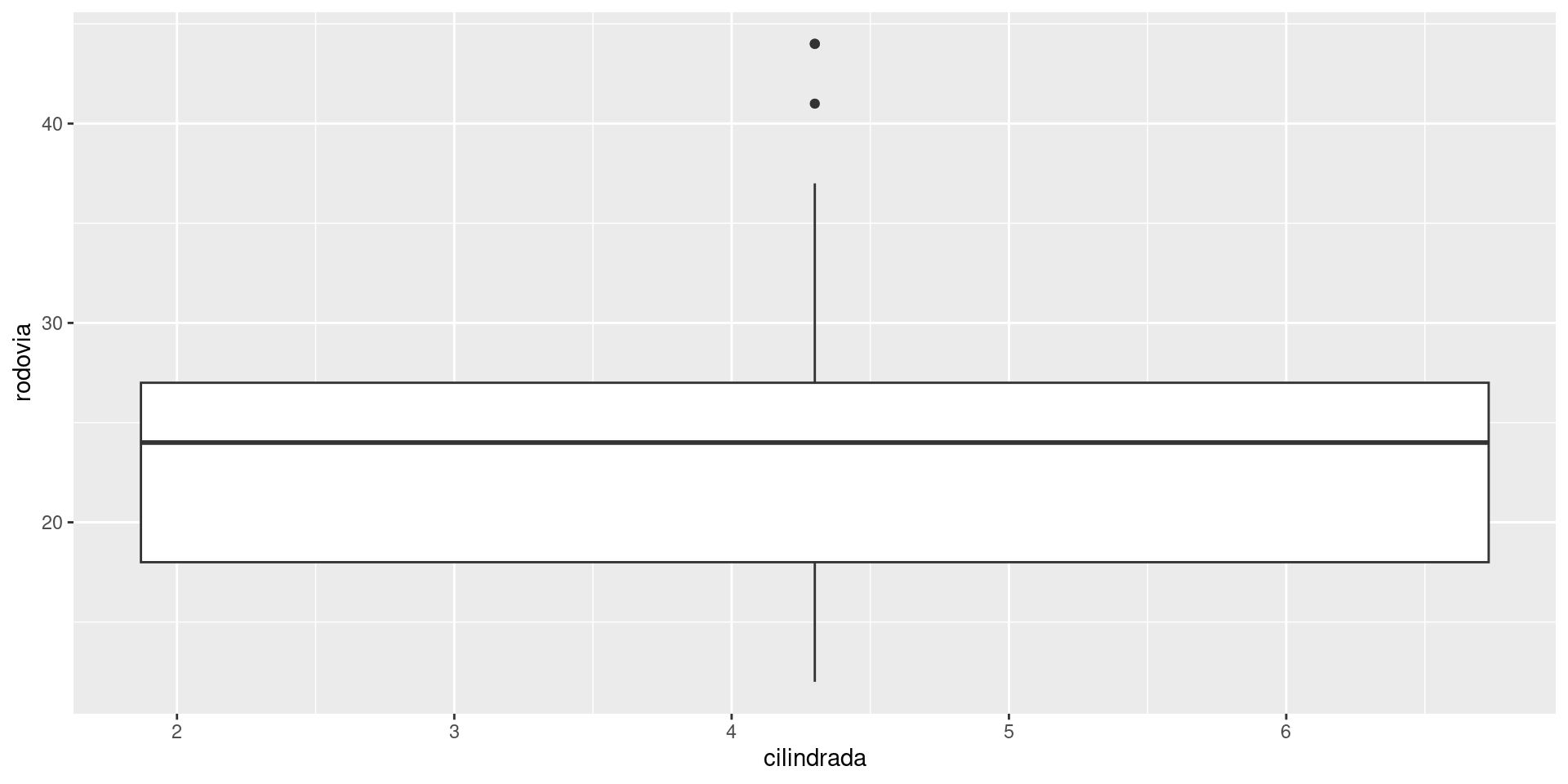

ggplot(milhas, aes(x = cilindrada, y = rodovia)) +
  geom_boxplot()

ggplot2

---

Estamos interessados em fazer Box-Plot, por tipo de carro, assim:

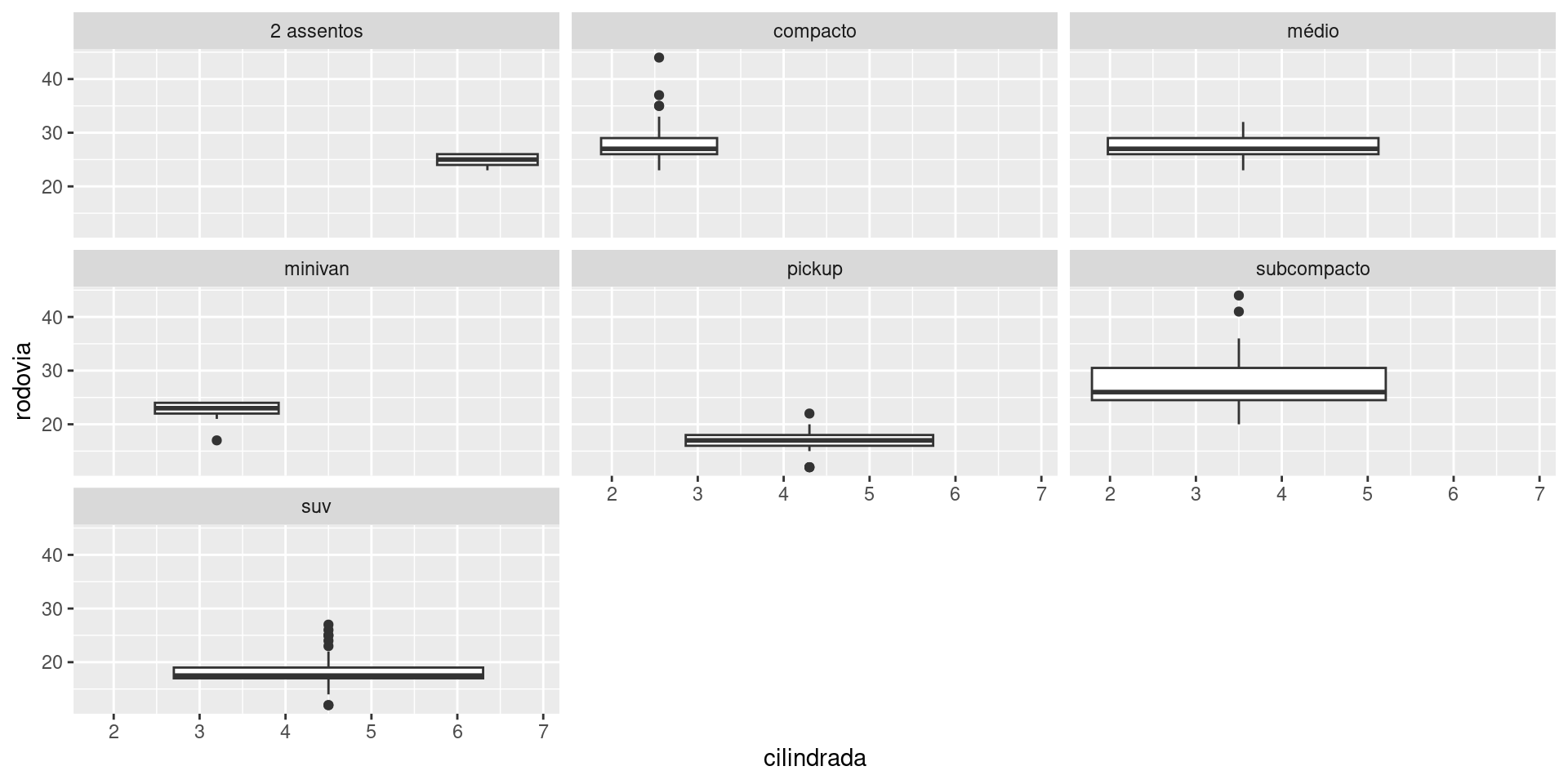

ggplot(milhas, aes(x = cilindrada, y = rodovia)) +
  geom_boxplot() +
  facet_wrap(~classe)

ggplot2

---

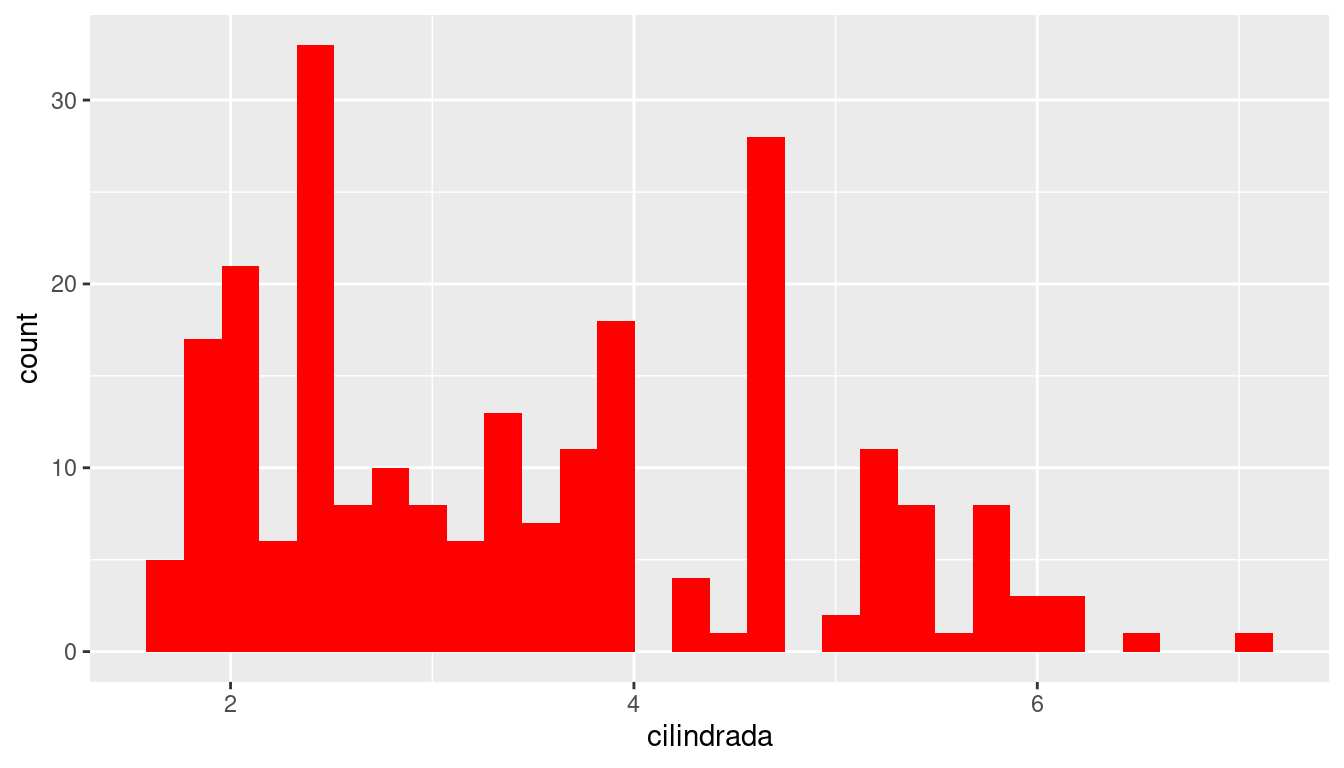

Façam um histogama da variável cilindrada na cor azul;

Dica: Utilize a função geom_histogram;

ggplot(milhas, aes(x = cilindrada)) +
  geom_histogram(fill="red")

ggplot2

---

# Verificando a quantidade de informações únicas
milhas |>
  sapply(function(x){
    x |>
      unique() |>
      length()
  })

 fabricante      modelo  cilindrada         ano   cilindros transmissao
         15          38          35           2           4          10
     tracao      cidade     rodovia combustivel      classe
          3          21          27           5           7

milhas |>
  head(5)

# A tibble: 5 × 11
  fabricante modelo cilindrada   ano cilindros transmissao tracao cidade rodovia
  <chr>      <chr>       <dbl> <int>     <int> <chr>       <chr>   <int>   <int>
1 audi       a4            1.8  1999         4 auto(l5)    d          18      29
2 audi       a4            1.8  1999         4 manual(m5)  d          21      29
3 audi       a4            2    2008         4 manual(m6)  d          20      31
4 audi       a4            2    2008         4 auto(av)    d          21      30
5 audi       a4            2.8  1999         6 auto(l5)    d          16      26
# ℹ 2 more variables: combustivel <chr>, classe <chr>

ggplot2

---

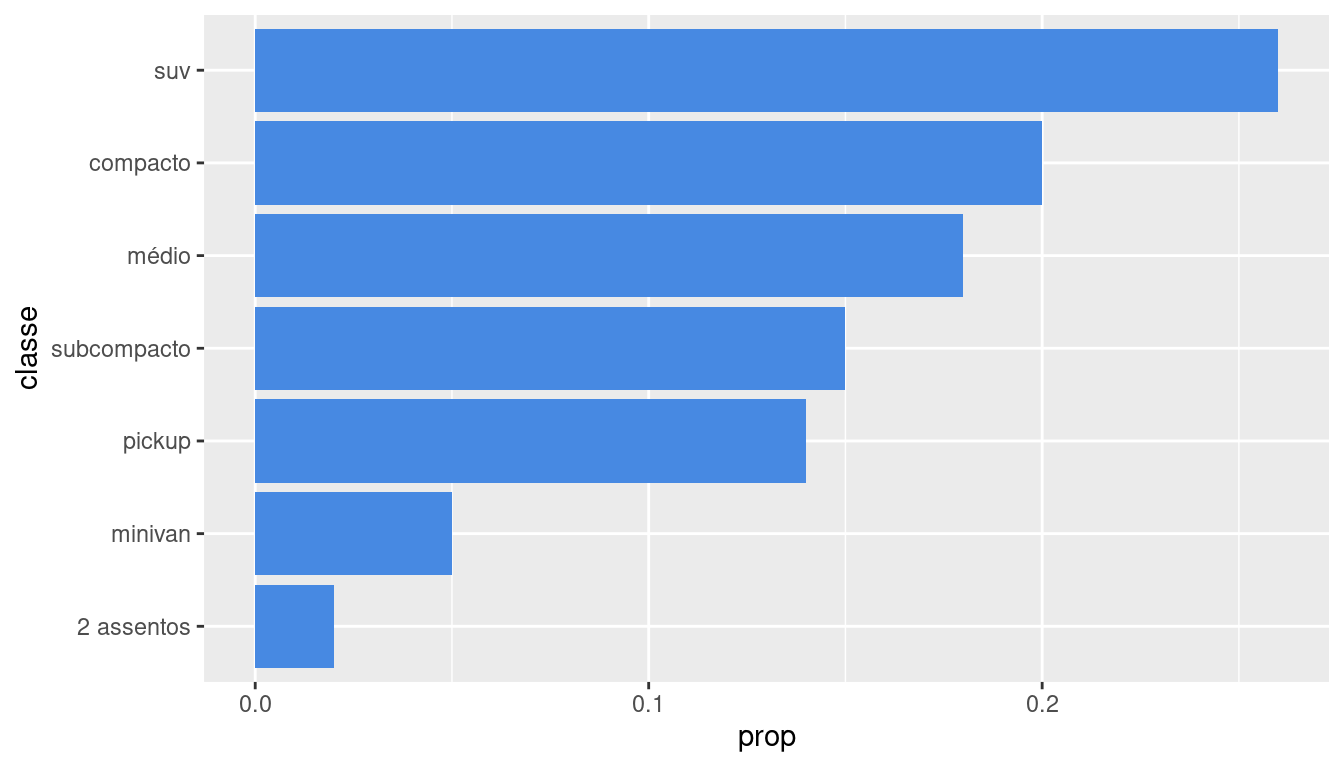

Vamos construir um gráfico de barras horizontais com percentual por categoria, tema minimalista e na tonalidade azul.

Mas primeiro, vamos entender como tratar os dados e construir o gráfico na forma padrão (vertical), e em seguida ir modificando.

library(dplyr)

# Criando um novo data.frame com proporções
classes_milhas <- milhas |>
    count(classe) |>
    mutate(prop = round(prop.table(n),2))

#' --------------------
#' Ordenando as colunas pela frequência
classes_milhas$classe <- factor(classes_milhas$classe,
                                    levels = classes_milhas$classe[order(classes_milhas$n, decreasing = F)])

ggplot2

---

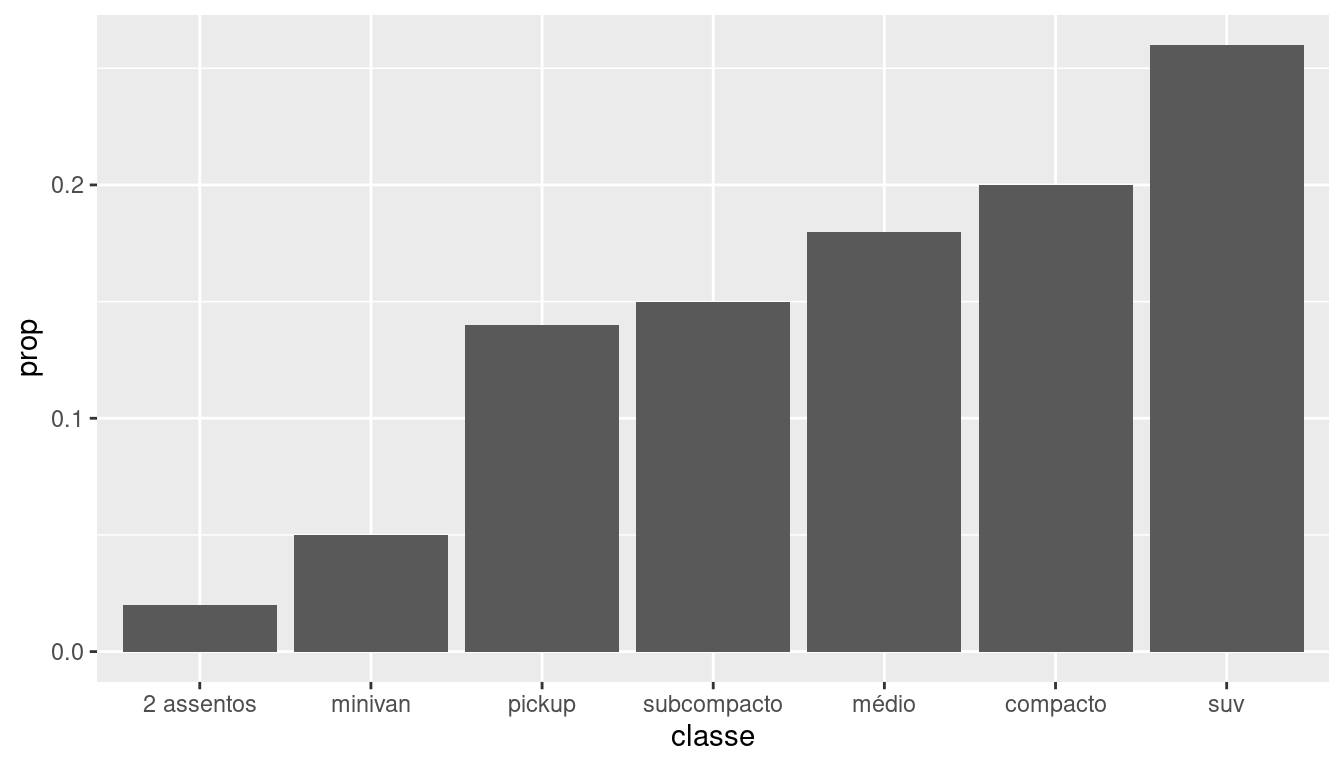

ggplot(classes_milhas, aes(classe, y = prop)) +
  geom_bar(stat = 'identity')

ggplot2

---

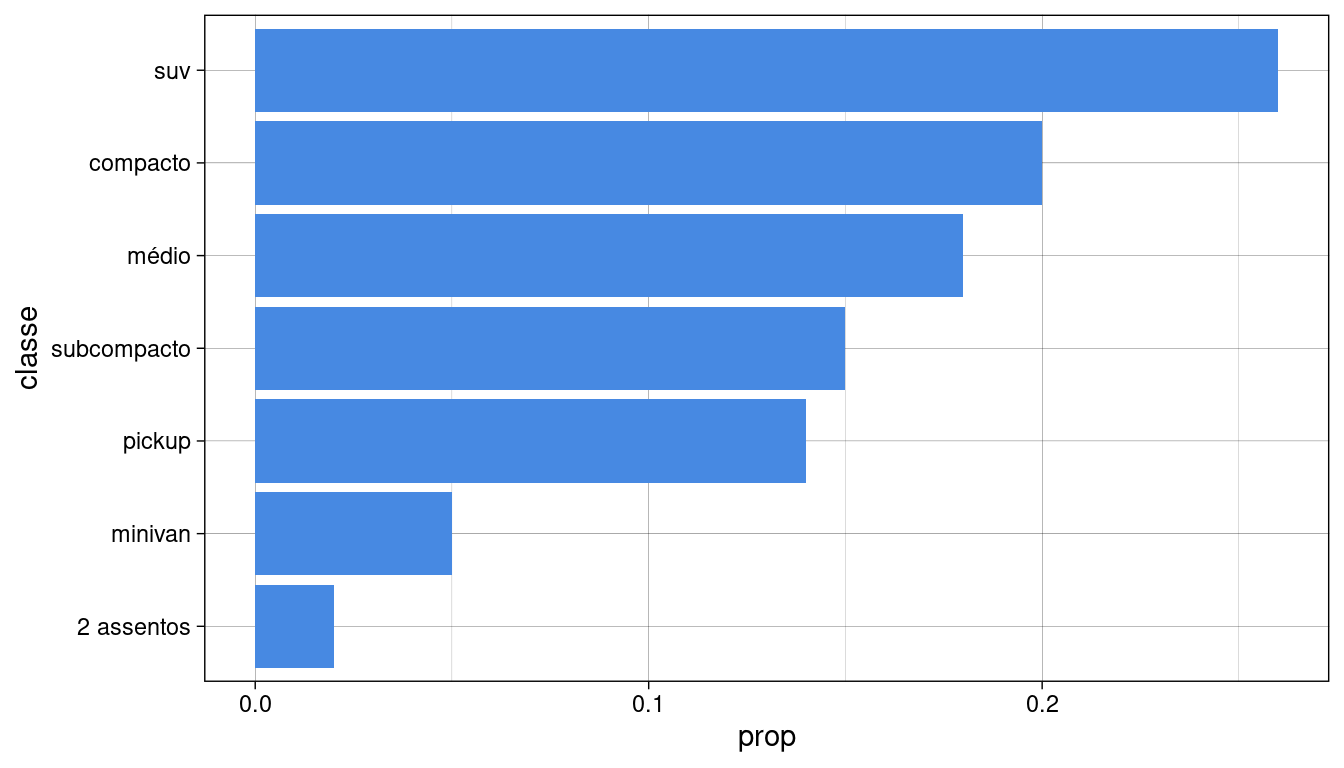

Agora vamos colocar as barras na horizontal e tonalidade azul:

ggplot(classes_milhas, aes(classe, y = prop)) +
  geom_bar(stat = 'identity', fill = "#4789e2") +
  coord_flip()

ggplot2

---

Modificando o tema do gráfico:

ggplot(classes_milhas, aes(classe, y = prop)) +
  geom_bar(stat = 'identity', fill = "#4789e2") +
  coord_flip() +
  theme_linedraw()

ggplot2

---

removendo os nomes dos eixos xe y:

ggplot(classes_milhas, aes(classe, y = prop)) +
  geom_bar(stat = 'identity', fill = "#4789e2") +
  coord_flip() +
  theme_linedraw() +
  xlab("") +
  ylab("")

ggplot2

---

ggplot(classes_milhas, aes(classe, y = prop)) +
  geom_bar(stat = 'identity', fill = "#4789e2") +
  coord_flip() +
  theme_linedraw() +
  xlab("") +
  ylab("") +
  labs(title = "Tipos de Carros da base Milhas") +
  scale_y_continuous(labels = scales::percent_format(), position = "right" )

ggplot2

---

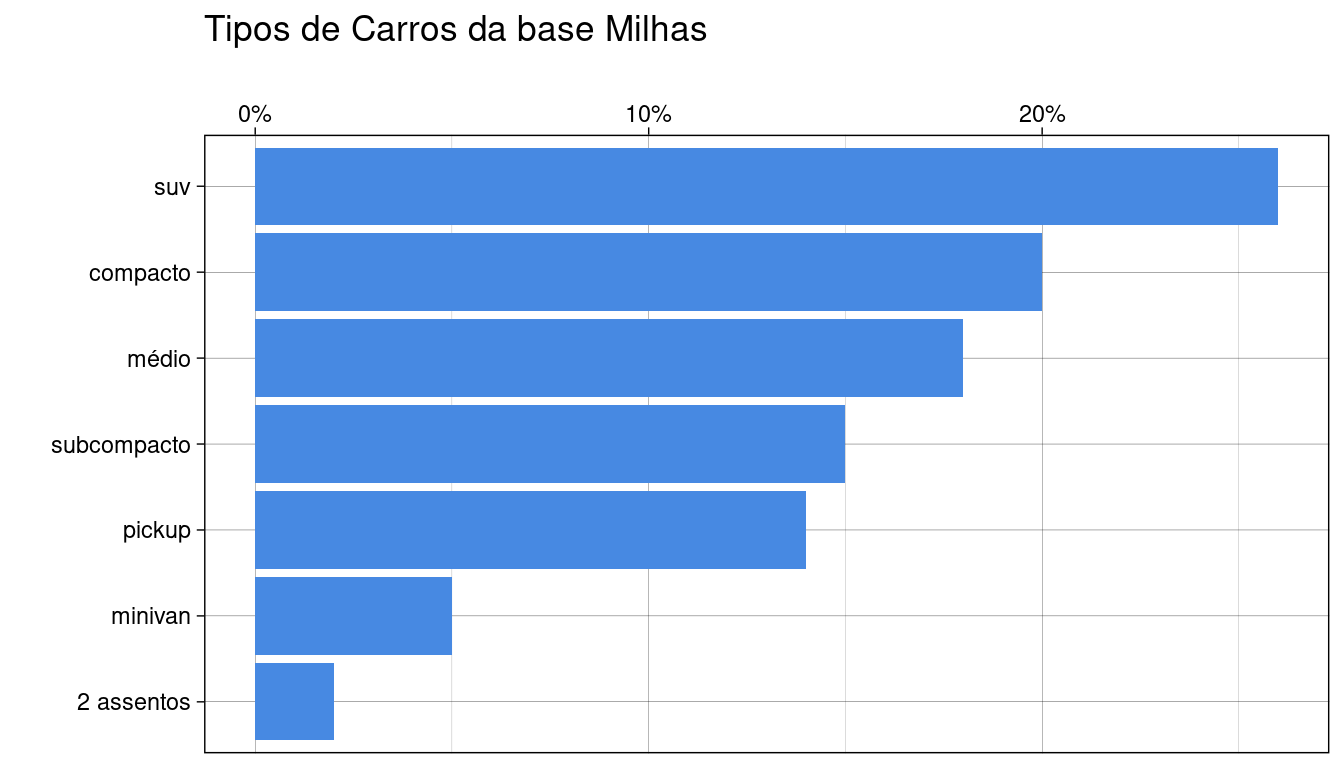

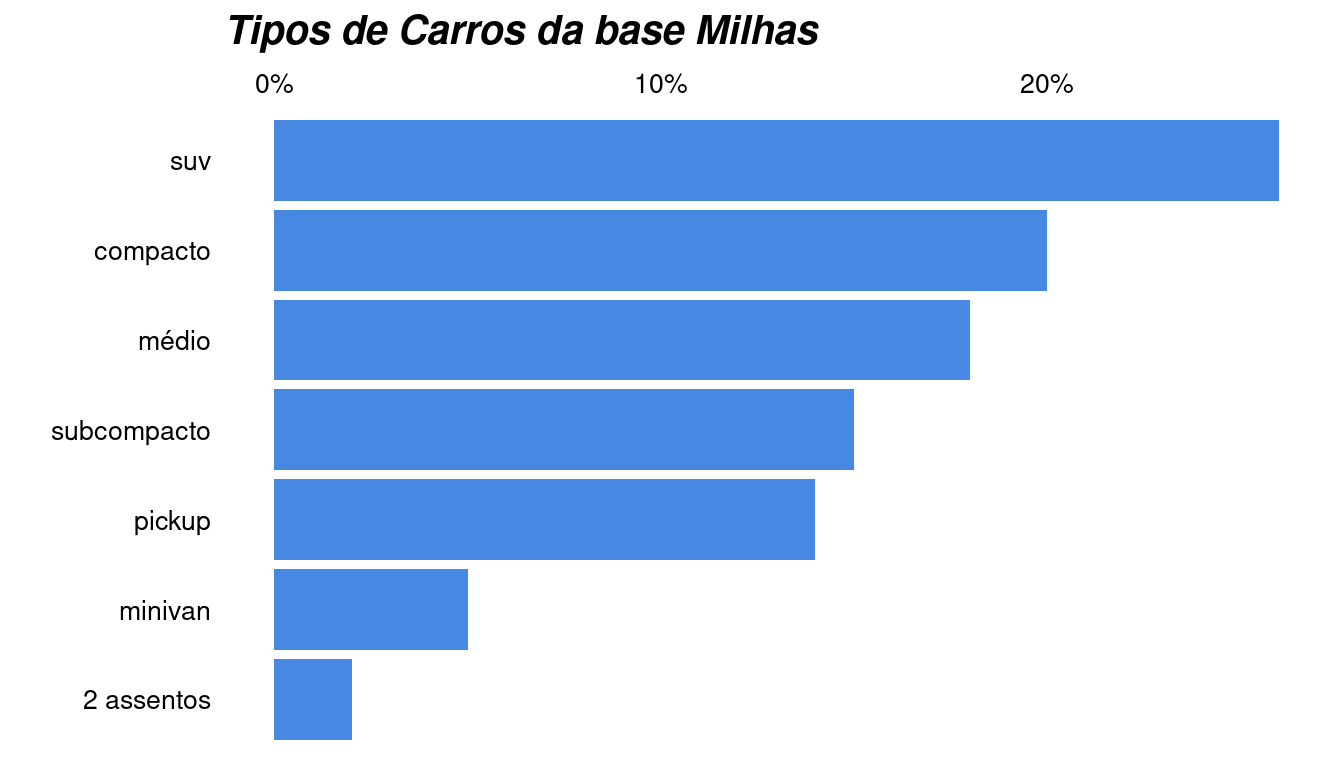

Nosso gráfico final, após algumas adições de camadas:

ggplot(classes_milhas, aes(classe, y = prop)) +
  geom_bar(stat = 'identity', fill = "#4789e2") +
  coord_flip() +
  theme_linedraw() +
  xlab("") +
  ylab("") +
  labs(title = "Tipos de Carros da base Milhas") +
  scale_y_continuous(labels = scales::percent_format(), position = "right" ) +
  theme(axis.text = element_text(size=10),
                   plot.title = element_text(color="black", size=15, face="bold.italic"),
                   #--
                   axis.title.x = element_blank(),
                   #--
                   axis.ticks = element_blank(),
                   panel.border = element_blank(),
                   panel.grid.major = element_blank(),
                   panel.grid.minor = element_blank(),
                   panel.background = element_rect(fill = "transparent",colour = NA),
                   plot.background = element_rect(fill = "transparent",colour = NA))

ggplot2

---

Nosso gráfico final, após algumas adições de camadas:

Referências para serem utilizadas

---

• Livro: R for Data Science. Disponível em: https://r4ds.had.co.nz/
• Livro: R for Data Science. Disponível em: https://ggplot2-book.org/

• Repositório GitHub GGPLOT2: R for Data Science. Disponível em: https://github.com/tidyverse/ggplot2

---
