Classificação de Dados SAR/PolSAR
usando TabR e TabNet
Marcelo R. Rios e Jodavid Ferreira
Departamento de Estatística — Universidade Federal de Pernambuco
26º SINAPE — Gramado (RS) — Setembro de 2026
Estrutura da Apresentação
- Motivação e Objetivo
- Dados SAR/PolSAR
- Modelo: Random Forest
- Modelo: TabNet
- Atenção sequencial
- Feature Transformer
- Modelo: TabR
- Dados Experimentais
- São Francisco (AIRSAR)
- Foulum (EMISAR)
- Resultados
- Métricas de avaliação
- Mapas de classificação
- Conclusões
- Referências
Motivação
- Sensoriamento remoto por radar de abertura sintética (SAR/PolSAR) gera dados com características complexas:
- Altas dimensionalidades
- Presença do ruído speckle
- Dados tabulares derivados de matrizes de covariância
- Modelos clássicos como Random Forest são utilizados como métodos de classificação de dados em sensoriamento remoto
- Recentemente, arquiteturas de Deep Learning voltadas para dados tabulares surgiram:
- TabNet (Arik & Pfister, 2021) — Atenção sequencial
- TabR (Gorishniy et al., 2023) — Retrieval-augmented
Objetivo: Comparar o desempenho de Random Forest, TabNet e TabR na classificação de dados SAR/PolSAR
O que é SAR?

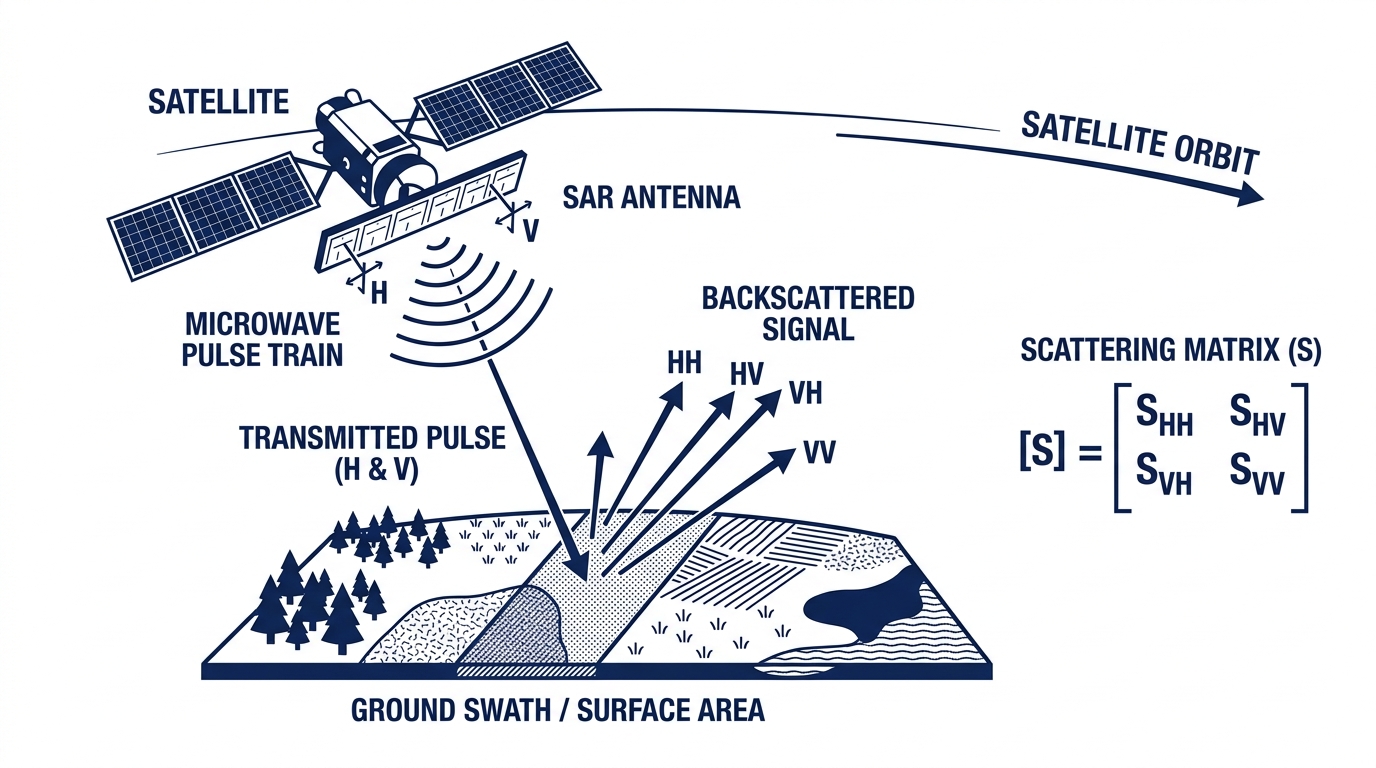

SAR (Synthetic Aperture Radar): sensor ativo que emite pulsos de micro-ondas e mede o sinal retroespalhado
Funciona dia e noite, independente de condições climáticas
Dados PolSAR Multi-look
Os retornos PolSAR multi-look são representados por uma matriz hermitiana definida positiva \(3 \times 3\):
\[
\mathbf{Z} = \begin{bmatrix}
|Z_{HH}|^2 & Z_{HH-HV} & Z_{HH-VV} \\
Z_{HH-HV}^* & |Z_{HV}|^2 & Z_{HV-VV} \\
Z_{HH-VV}^* & Z_{HV-VV}^* & |Z_{VV}|^2
\end{bmatrix}
\]
onde os produtos internos entre canais de polarização são:
\[
Z_{A-B} = \langle Z_A, Z_B \rangle = Z_A Z_B^*,\quad A,B \in \{HH, HV, VV\}
\]
Variáveis utilizadas: Vetor de intensidades \(\mathbf{I}(i) = [I_1(i), I_2(i), I_3(i)]^\top \in \mathbb{R}^3_+\) correspondente aos canais \(HH\), \(HV\) e \(VV\) no pixel \(i\).

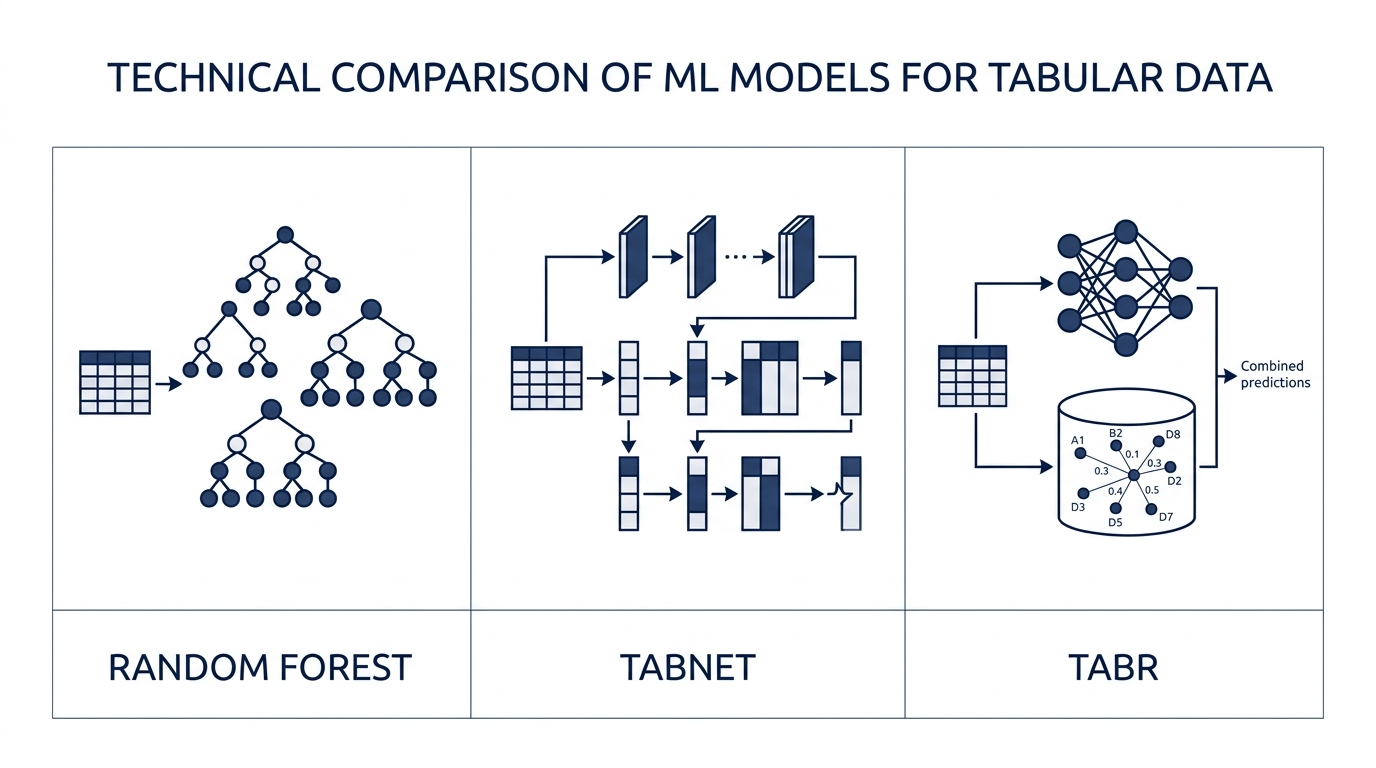

Métodos - RF, TabNet e TabR
Random Forest
O Random Forest (Breiman, 2001) é um método de ensemble baseado em árvores de decisão:
- Bagging: \(B\) subconjuntos bootstrap do treino
- Árvores de decisão: em cada nó, seleciona-se aleatoriamente \(m\) variáveis (\(m \ll p\))
- Agregação: classificação por votação majoritária
\[
\hat{y}(\mathbf{x}) = \text{mode}\{h_b(\mathbf{x})\}_{b=1}^B
\]
Vantagens:
- Robusto a overfitting
- Lida com variáveis heterogêneas
- Não requer normalização
- É utilizada em aplicações de sensoriamento remoto (Belgiu & Drăguţ, 2016)
onde:
- \(\mathbf{x} \in \mathbb{R}^p\) é o vetor de covariáveis (variáveis preditoras) de uma nova observação — no contexto PolSAR, \(\mathbf{x} = [I_1, I_2, I_3]^\top\) representa as intensidades dos canais \(HH\), \(HV\) e \(VV\)
- \(p\) é o número total de variáveis preditoras disponíveis
- \(B\) é o número de árvores de decisão no ensemble
- \(h_b(\mathbf{x})\) é a classe predita pela \(b\)-ésima árvore para a observação \(\mathbf{x}\), com \(b = 1, \ldots, B\)
- \(m \ll p\) é o número de variáveis sorteadas aleatoriamente em cada nó de divisão da árvore (tipicamente \(m = \lfloor\sqrt{p}\rfloor\) para classificação)
- \(\text{mode}\{\cdot\}\) denota a moda do conjunto, ou seja, a classe votada pela maioria das \(B\) árvores

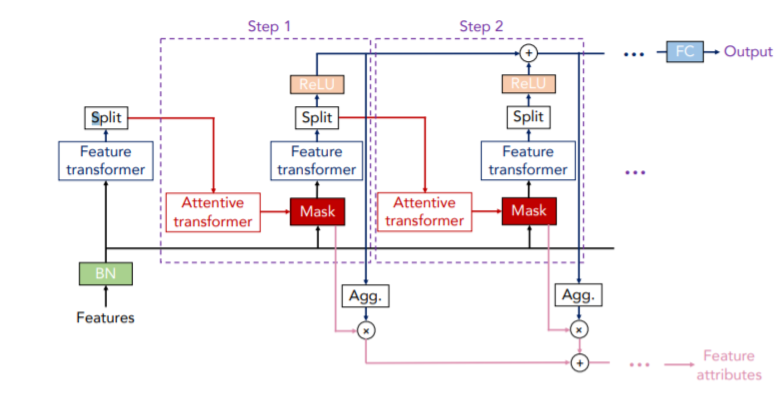

TabNet — Arquitetura Geral
Attentive Interpretable Tabular Learning
- Mecanismo de atenção sequencial: seleciona variáveis relevantes a cada passo \(j = 1, \ldots, N_{\text{steps}}\), onde \(N_{\text{steps}}\) é o número total de passos de decisão
- BN (Batch Normalization): normaliza \(\mathbf{f} \in \mathbb{R}^p\) — o vetor de \(p\) features de entrada — antes do processamento; \(\mathbf{f}\) representa as covariáveis brutas do pixel a ser classificado
- Interpretabilidade: fornece importância de variáveis via máscaras de atenção \(\mathbf{M}[j] \in \mathbb{R}^p\), onde cada componente indica o peso atribuído à \(j\)-ésima feature no passo atual
TabNet — Atenção Sequencial
A máscara de atenção no passo \(j\) é:
\[
\mathbf{M}[j] = \text{sparsemax}\left(\mathbf{P}[j-1] \cdot h_j(\mathbf{a}[j-1])\right)
\]
onde:
- \(\mathbf{M}[j] \in \mathbb{R}^p\) é a máscara de atenção no passo \(j\): vetor de pesos que indica quais das \(p\) variáveis de entrada são selecionadas naquele passo
- \(\text{sparsemax}(\cdot)\) é uma função de normalização esparsa — similar ao \(\text{softmax}\), mas que produz vetores com muitos zeros, forçando esparsidade na seleção de variáveis
- \(\mathbf{P}[j-1] \in \mathbb{R}^p\) é o prior scale do passo anterior, que penaliza variáveis já muito utilizadas nos passos anteriores:
\[
\mathbf{P}[j] = \prod_{k=1}^{j}\left(\gamma - \mathbf{M}[k]\right)
\]
com \(\mathbf{P}[0] = \mathbf{1}_p\) (vetor de uns, sem penalização no início), e \(k\) indexando os passos já percorridos
TabNet — Atenção Sequencial
- \(\gamma \in [1,+\infty)\) é o coeficiente de relaxamento: quando \(\gamma = 1\) cada variável só pode ser usada uma vez; valores maiores permitem reuso
- \(h_j(\cdot)\) é uma rede neural FC (Fully Connected) + BN (Batch Normalization) específica do passo \(j\), que mapeia o estado \(\mathbf{a}[j-1]\) para logits de atenção
- \(\mathbf{a}[j-1] \in \mathbb{R}^{N_a}\) é o estado processado no passo anterior, produzido pelo Feature Transformer; \(N_a\) é a dimensão da representação interna

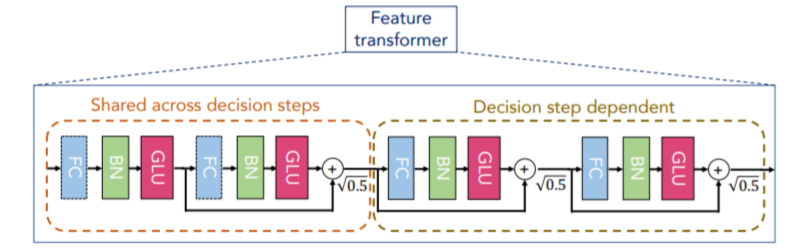

TabNet — Feature Transformer
O Feature Transformer processa os dados selecionados em cada passo de decisão:
- Combina dois blocos:
- Compartilhado entre todos os passos
Cada bloco consiste em:
\[
\text{FC} \rightarrow \text{BN} \rightarrow \text{GLU}
\]
onde GLU (Gated Linear Unit) é:
\[
\text{GLU}(\mathbf{x}) = \sigma(\mathbf{W}_1 \mathbf{x} + \mathbf{b}_1) \odot (\mathbf{W}_2 \mathbf{x} + \mathbf{b}_2)
\]
TabNet — Feature Transformer
- \(\mathbf{x} \in \mathbb{R}^{N_a}\) é o vetor de representações internas da camada anterior (saída da BN), com \(N_a\) sendo a dimensão do espaço de representação
- \(\mathbf{W}_1, \mathbf{W}_2 \in \mathbb{R}^{N_a \times N_a}\) são matrizes de pesos aprendíveis: \(\mathbf{W}_1\) controla a “porta” (gate) e \(\mathbf{W}_2\) controla o conteúdo a ser filtrado
- \(\mathbf{b}_1, \mathbf{b}_2 \in \mathbb{R}^{N_a}\) são os vetores de viés (bias) associados a cada transformação linear
- \(\sigma(\cdot)\) é a função sigmoide \(\sigma(z) = (1 + e^{-z})^{-1}\), que comprime os valores para o intervalo \((0,1)\), funcionando como uma porta de controle sobre o fluxo de informação
- \(\odot\) denota o produto de Hadamard (element-wise): multiplica elemento a elemento os dois vetores, efetivamente escalando cada dimensão de \((\mathbf{W}_2\mathbf{x} + \mathbf{b}_2)\) pelo gate \(\sigma(\mathbf{W}_1\mathbf{x} + \mathbf{b}_1) \in (0,1)^{N_a}\)
A saída do passo \(j\) é dividida: parte vai para a decisão e parte para as informações de atenção do passo seguinte.

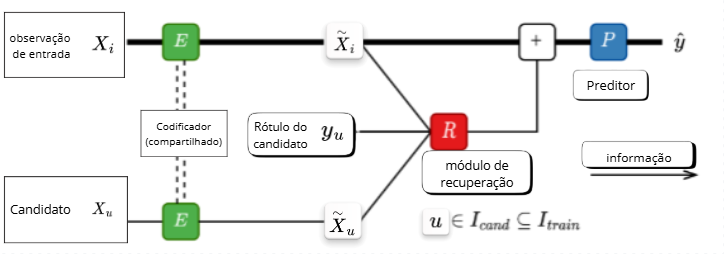

TabR — Arquitetura Geral
Tabular Deep Learning Meets Nearest Neighbors
O TabR pertence à classe de retrieval-augmented deep learning models, combinando:
- Componente paramétrico: rede neural composta por um codificador \(E: \mathbb{R}^p \to \mathbb{R}^d\) (que projeta as \(p\) covariáveis para um espaço latente de dimensão \(d\)) e um preditor \(P: \mathbb{R}^d \to \mathcal{Y}\) (que mapeia a representação enriquecida para o espaço de classes \(\mathcal{Y}\))
- Componente não-paramétrico: módulo de recuperação (retrieval) que, dado o vetor latente \(\tilde{\mathbf{x}}_i = E(\mathbf{x}_i)\) da observação de consulta \(i\), busca os \(k\) vizinhos mais similares em \(I_{\text{train}}\) (índice do conjunto de treino) e agrega suas informações de rótulo como contexto
TabR — Formalização Matemática
Dada uma observação \(\mathbf{x}_i \in \mathbb{R}^p\) (vetor de \(p\) covariáveis do pixel \(i\) a classificar), o TabR opera em três etapas:
1. Codificação (Encoder \(E\)):
\[
\tilde{\mathbf{x}}_i = E(\mathbf{x}_i) \in \mathbb{R}^d
\]
onde \(E(\cdot)\) é a rede neural codificadora (MLP) com parâmetros aprendíveis, e \(d\) é a dimensão do espaço latente de representação (\(d \ll p\) em geral)
2. Recuperação (Retrieval \(R\)):
Para cada candidato \(u \in I_{\text{cand}} \subseteq I_{\text{train}}\) — onde \(I_{\text{train}}\) é o conjunto de índices de todas as observações de treino e \(I_{\text{cand}}\) é um subconjunto candidato (pode ser todo \(I_{\text{train}}\)) — calcula-se a similaridade do cosseno entre as representações latentes:
\[
s(i,u) = \frac{\tilde{\mathbf{x}}_i^\top \tilde{\mathbf{x}}_u}{\|\tilde{\mathbf{x}}_i\| \cdot \|\tilde{\mathbf{x}}_u\|}
\]
onde \(\tilde{\mathbf{x}}_i^\top \tilde{\mathbf{x}}_u\) é o produto interno entre os vetores latentes e \(\|\cdot\|\) denota a norma Euclidiana. O valor \(s(i,u) \in [-1, 1]\) mede o ângulo entre os vetores: quanto mais próximo de \(1\), mais similares as observações \(i\) e \(u\).
TabR — Formalização Matemática
A informação de contexto recuperada, agregando os \(k\) vizinhos mais similares (\(\text{Top-}k\)), é:
\[
\mathbf{c}_i = \sum_{u \in \text{Top-}k} \alpha_u \cdot \phi(y_u)
\]
onde \(\alpha_u \propto \exp(s(i,u)/\tau)\) são pesos de atenção softmax (com temperatura \(\tau > 0\)) normalizados sobre os \(k\) vizinhos; \(y_u \in \mathcal{Y}\) é o rótulo de classe do vizinho \(u\) no treino; e \(\phi: \mathcal{Y} \to \mathbb{R}^d\) é uma função de embedding que projeta o rótulo para o espaço latente
3. Predição (\(P\)):
\[
\hat{y}_i = P\left(\tilde{\mathbf{x}}_i + \mathbf{c}_i\right)
\]
onde \(\hat{y}_i \in \mathcal{Y}\) é a classe predita; \(P(\cdot)\) é a rede preditora (MLP) que recebe a representação enriquecida pelo contexto \((\tilde{\mathbf{x}}_i + \mathbf{c}_i) \in \mathbb{R}^d\), combinando informação paramétrica (encoder) e não-paramétrica (vizinhos recuperados)
Dados Experimentais

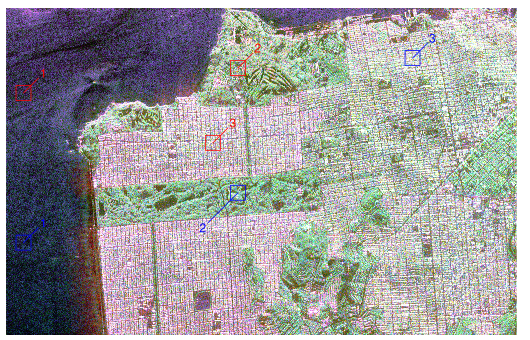

Região de São Francisco (AIRSAR)
- Adquirida pelo radar AIRSAR (NASA/JPL)
- 3 classes: Água, Vegetação, Área Urbana
- Amostras de treino e teste: janelamento \(31 \times 31\)
- 961 observações por área
- 2 áreas por classe (treino + teste)
- Variáveis: intensidades \(|Z_{HH}|^2\), \(|Z_{HV}|^2\), \(|Z_{VV}|^2\)
Dados Experimentais
Região de Foulum (EMISAR)
- Sensor EMISAR (Dinamarca)
- 2 áreas por classe (treino + teste)
- Tamanhos variáveis: 961 a 1.861 pixels por área
Resultados
Métricas de Avaliação
Os modelos foram avaliados com 2 métricas, adequadas ao contexto multiclasse:
| Real A |
\(n_{11}\) |
\(n_{12}\) |
\(n_{13}\) |
| Real B |
\(n_{21}\) |
\(n_{22}\) |
\(n_{23}\) |
| Real C |
\(n_{31}\) |
\(n_{32}\) |
\(n_{33}\) |
| Acurácia |
\(\text{Acc} = \dfrac{\sum_{i=1}^{k} n_{ii}}{N}\) |
| Kappa |
\(\kappa = \dfrac{p_o - p_e}{1 - p_e}\) |
em que \(n_{ii}\) é o número de amostras corretamente classificadas na classe \(i\), e \(N\) é o total de amostras, \(k\) é o número de classes, \(p_o\) é a proporção de acertos observada (equivalente à acurácia) e \(p_e\) é a concordância esperada ao acaso, calculada a partir da distribuição marginal das classes na matriz de confusão:
\[p_e = \sum_{i=1}^{k} \frac{(n_{i+} \times n_{+i})}{N^2}\]
em que \(n_{i+}\) é é a linha \(i\) e \(n_{+i}\) é a coluna \(j\).
Resultados
Resultados — São Francisco
| Random Forest |
0,8318 |
0,7477 |
| TabNet |
0,8471 |
0,7706 |
| TabR |
0,8588 |
0,7882 |
Destaque: O TabR obteve o melhor desempenho global em São Francisco, com acurácia de 85,88% e Kappa de 0,7882.
Resultados

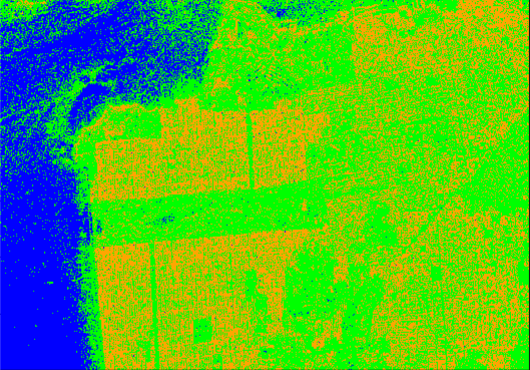

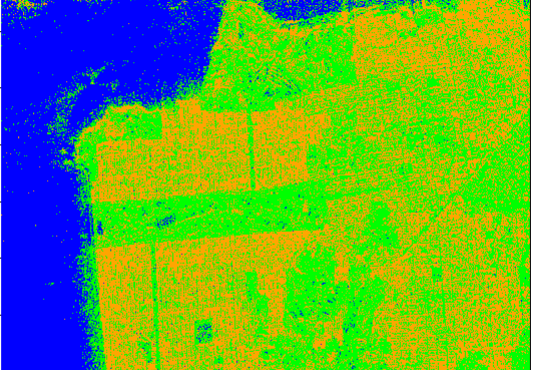

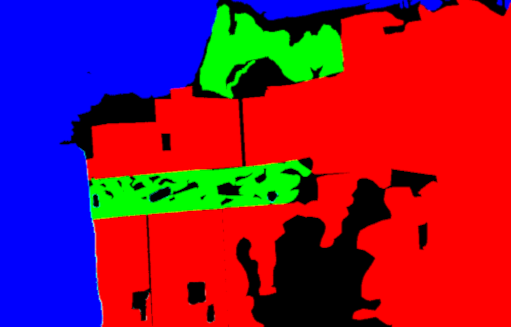

Mapas — São Francisco
Melhor separação entre classes
Suavização levemente maior
Maior fragmentação nas bordas
🔵 Água 🟢 Vegetação 🟠 Área Urbana
Resultados
Resultados — Foulum
| TabR |
0,8649 |
0,8355 |
| Random Forest |
0,8712 |
0,8423 |
| TabNet |
0,8760 |
0,8489 |
Destaque: Para Foulum, o TabNet apresentou o melhor desempenho global, com acurácia de 87,60% e Kappa de 0,8489.
Resultados

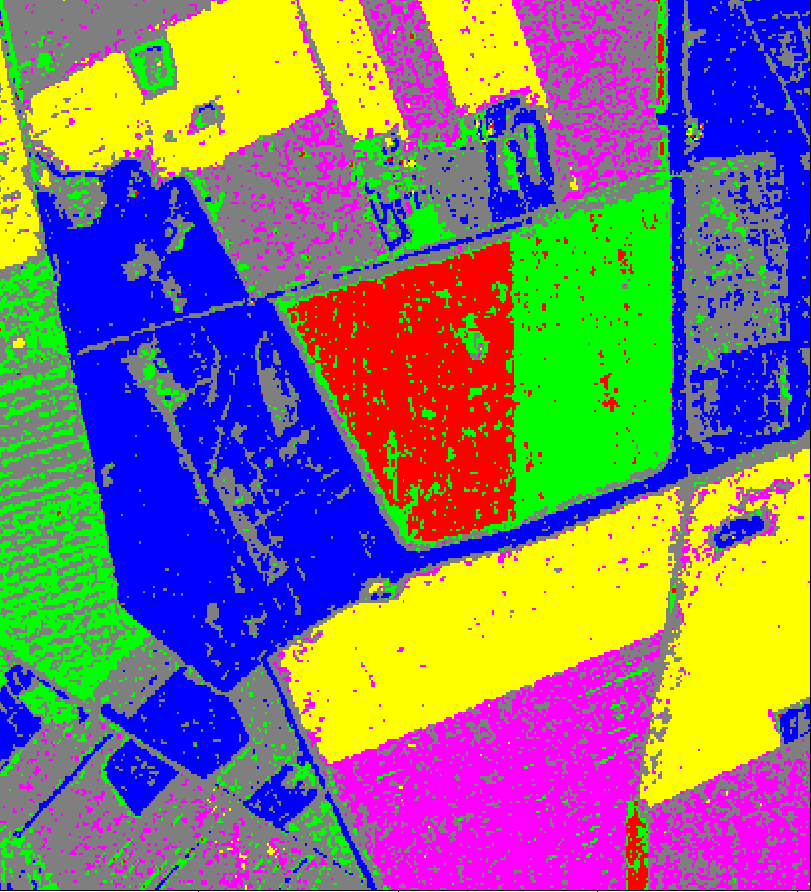

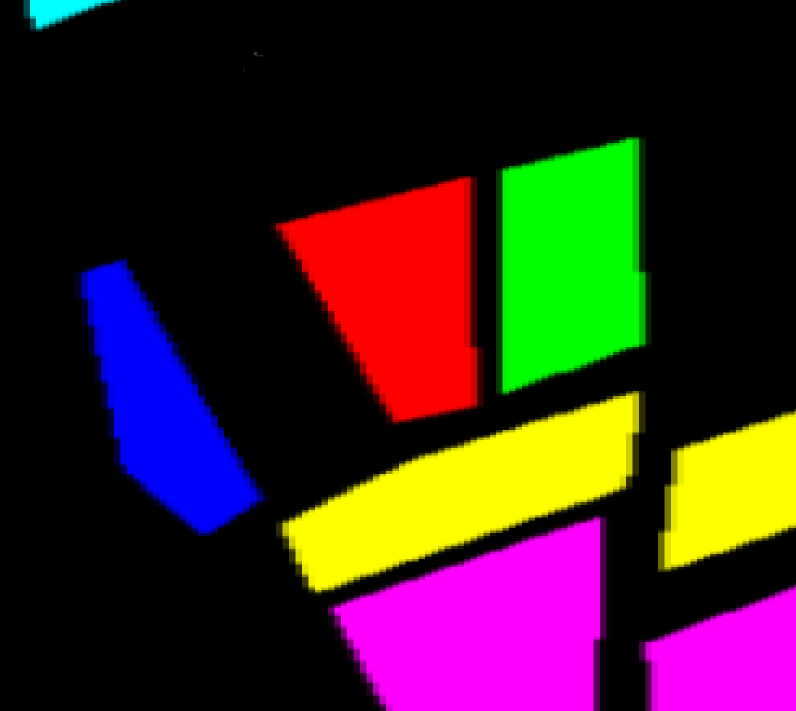

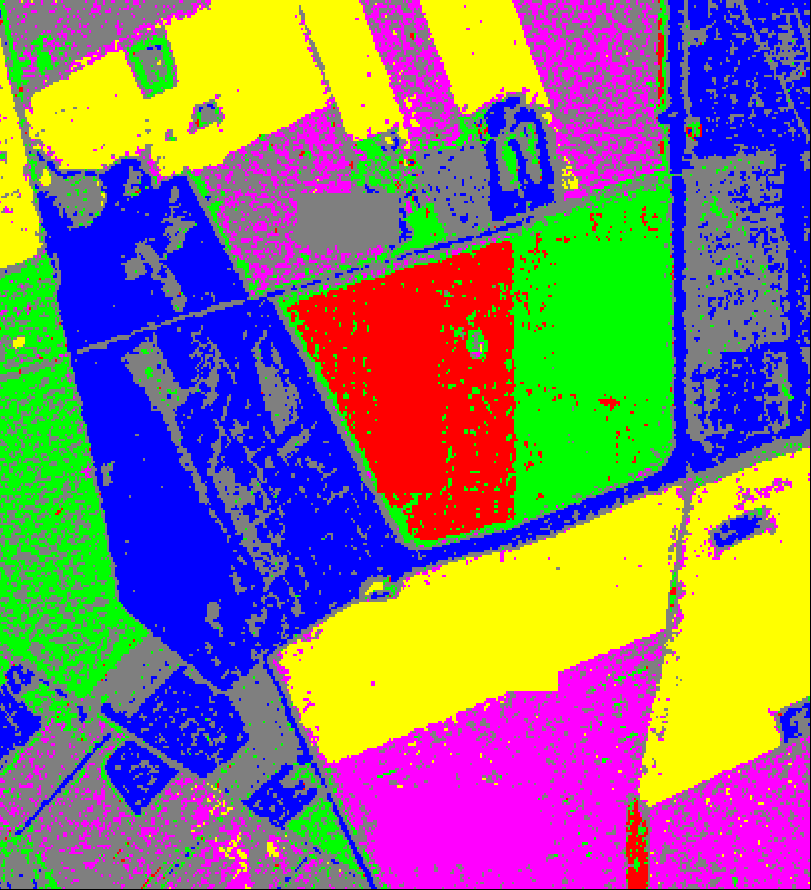

Mapas — Foulum
Boa definição de fronteiras
🔴 Trigo 🟢 Colza 🟣 Centeio 🔵 Conífera 🟡 Aveia ⚫ Background
Resultados
Análise Comparativa
São Francisco (3 classes)
| RF |
0,832 |
0,748 |
| TabNet |
0,847 |
0,771 |
| TabR |
0,859 |
0,788 |
- TabR se destacou com fronteiras mais claras
- Random Forest apresentou maior erro de classificação
Foulum (6 classes)
| TabR |
0,865 |
0,836 |
| RF |
0,871 |
0,842 |
| TabNet |
0,876 |
0,849 |
- TabNet melhor em cenários com mais classes
- TabR e RF com desempenho similar
Observação: A superioridade varia com a complexidade da cena — o que sugere que a escolha do modelo deve ser orientada pela aplicação.
Conclusões
- O TabR demonstrou melhor desempenho na classificação da imagem de São Francisco (3 classes), com superioridade nas métricas de acurácia e Kappa.
- O TabNet apresentou melhor desempenho na região de Foulum (6 classes), indicando capacidade de lidar com cenários mais complexos.
- O Random Forest permanece competitivo, especialmente em cenários com maior variabilidade intra-classe.
- Modelos de Deep Learning para dados tabulares (TabNet e TabR) são alternativas promissoras para classificação de dados SAR/PolSAR.
